Dzięki wykorzystaniu technologii GNSS, RTK, czujników IMU oraz cyfrowych modeli projektowych operator maszyny może wykonywać wykopy, profilowanie terenu i niwelację zgodnie z projektem, bez konieczności ciągłego wyznaczania punktów w terenie. W praktyce system sterowania 3D pozwala przenieść projekt bezpośrednio do kabiny operatora. Na ekranie wyświetlane są informacje o położeniu koparki, głębokości wykopu, nachyleniu skarp, wysokości roboczej oraz odchyłkach względem modelu projektowego. Dzięki temu operator może pracować szybciej i z większą dokładnością, ograniczając poprawki, przestoje oraz ryzyko kosztownych błędów. System 3D dla koparek znajduje zastosowanie przy budowie dróg, sieci kanalizacyjnych, fundamentów, zbiorników, nasypów, wykopów liniowych oraz innych pracach wymagających precyzyjnego prowadzenia maszyny.
Czym jest system 3D do koparki?
System 3D do koparki to zintegrowane rozwiązanie do sterowania maszynami, które pokazuje operatorowi dokładne położenie narzędzia roboczego względem projektu. W zależności od konfiguracji system może obsługiwać koparki gąsienicowe, kołowe, minikoparki, koparko-ładowarki oraz inne maszyny wykorzystywane przy robotach ziemnych.
Najważniejszym zadaniem systemu jest wsparcie operatora podczas pracy. Urządzenie nie tylko pokazuje, gdzie znajduje się maszyna, ale również wskazuje, jak głęboko należy kopać, w którym kierunku prowadzić wysięgnik i kiedy osiągnięty został wymagany poziom. Dzięki sterowaniu maszyną 3D możliwe jest wykonywanie prac bez ciągłego korzystania z palików, ław sznurkowych czy dodatkowej obsługi pomiarowej.
System 3D umożliwia operatorowi pracę na podstawie danych projektowych zapisanych w formie cyfrowej. Mogą to być modele terenu, powierzchnie projektowe, osie, spadki, warstwy robocze lub profile niwelacyjne. Wszystkie te informacje są następnie prezentowane w kabinie w sposób czytelny i łatwy w obsłudze.
Jak działa system sterowania maszynami 3D?
System sterowania maszynami 3D działa na podstawie danych o położeniu maszyny, geometrii osprzętu oraz cyfrowego modelu projektowego. Połączenie tych elementów pozwala określić, gdzie dokładnie znajduje się łyżka, wysięgnik lub lemiesz względem planowanej powierzchni.
W typowej konfiguracji system korzysta z:
- odbiorników GNSS,
- korekcji RTK,
- anten zamontowanych na maszynie,
- czujników pochylenia i położenia,
- modułów IMU,
- komputera pokładowego,
- wyświetlacza w kabinie,
- oprogramowania do obsługi modeli 3D,
- danych projektowych przygotowanych przez geodetę lub projektanta.
Dane z anten, czujników i odbiorników są przetwarzane w czasie rzeczywistym. System oblicza aktualną pozycję maszyny oraz położenie narzędzia roboczego. Następnie porównuje te informacje z projektem i wyświetla operatorowi wskazówki potrzebne do wykonania robót zgodnie z założeniami.
W efekcie operator maszyny widzi, czy powinien pogłębić wykop, podnieść łyżkę, zmienić spadek, przesunąć się w bok albo kontynuować pracę na aktualnym poziomie.
Najważniejsze elementy systemu 3D dla koparek
System 3D dla koparek składa się z kilku współpracujących ze sobą komponentów. Ich jakość, poprawny montaż i kalibracja mają bezpośredni wpływ na dokładność pracy.
Odbiornik GNSS i anteny
Odbiornik GNSS odpowiada za określenie położenia maszyny w terenie. W połączeniu z korekcją RTK pozwala uzyskać dokładność na poziomie centymetrowym. Anteny montowane na koparce przekazują informacje o lokalizacji i orientacji maszyny.
W bardziej wymagających projektach stosuje się również stację referencyjną lub dostęp do sieci poprawek, co zwiększa stabilność pomiaru i umożliwia pracę w układzie współrzędnych zgodnym z projektem.
Czujniki IMU i czujniki położenia
Czujniki IMU oraz czujniki położenia są montowane na elementach roboczych maszyny, takich jak wysięgnik, ramię, łyżka lub lemiesz. Ich zadaniem jest określenie aktualnego położenia osprzętu.
Dzięki nim system wie, gdzie znajduje się krawędź łyżki, pod jakim kątem ustawione jest ramię i jak zmienia się geometria maszyny podczas pracy. To niezbędne, aby system mógł poprawnie wskazywać głębokość, spadek i pozycję względem projektu.
Wyświetlacz w kabinie operatora

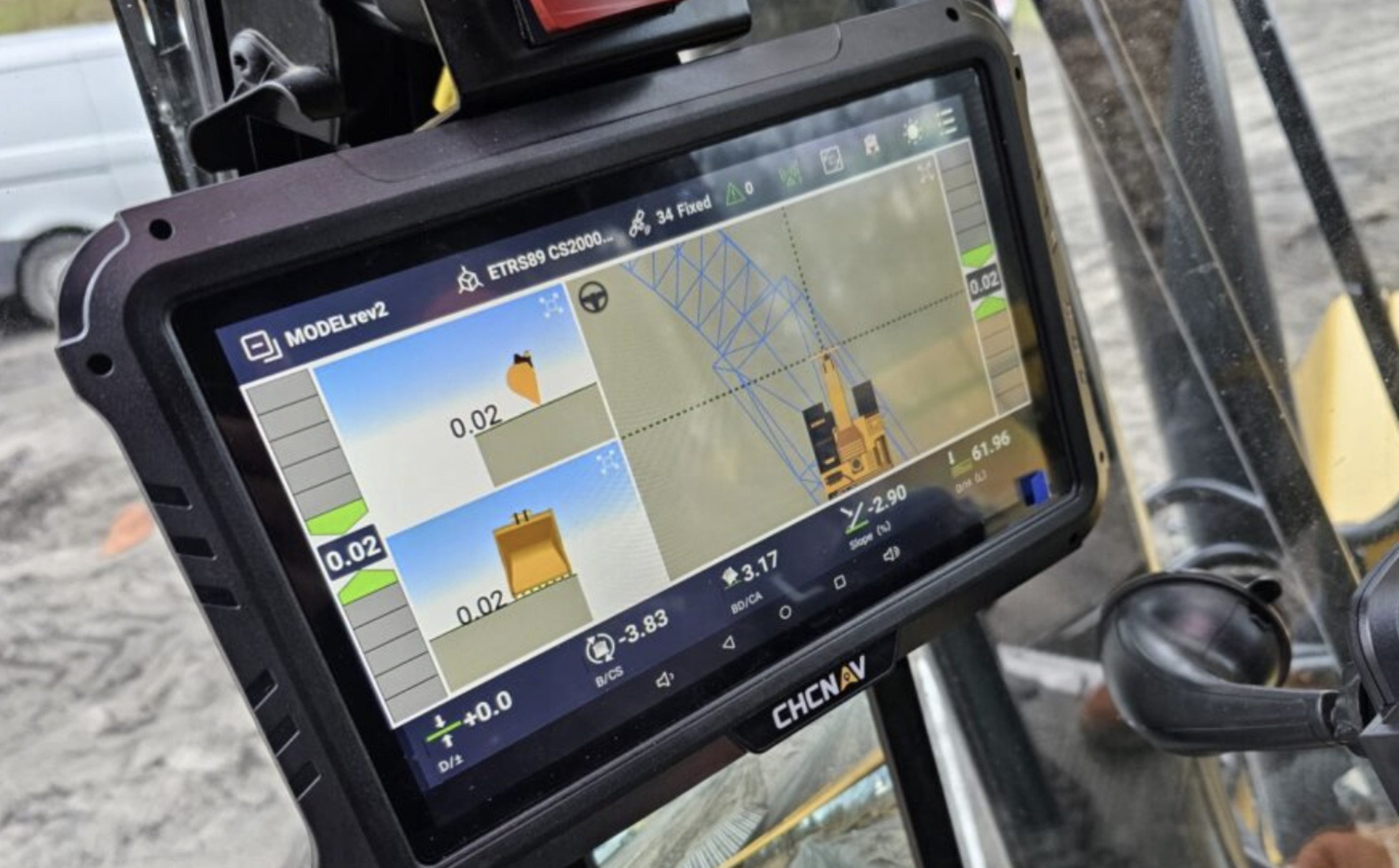

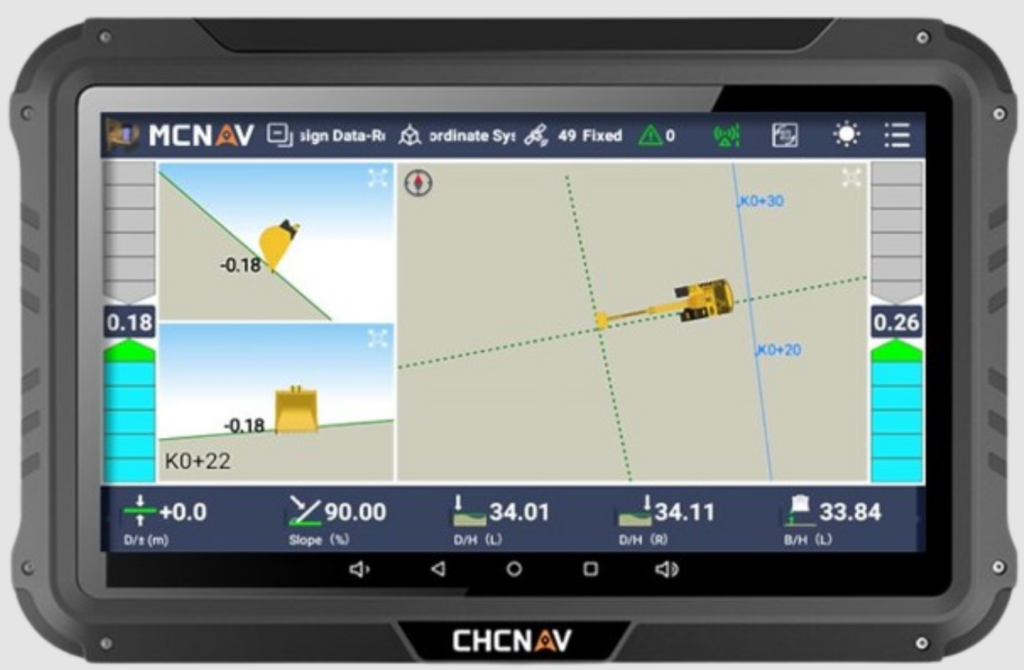

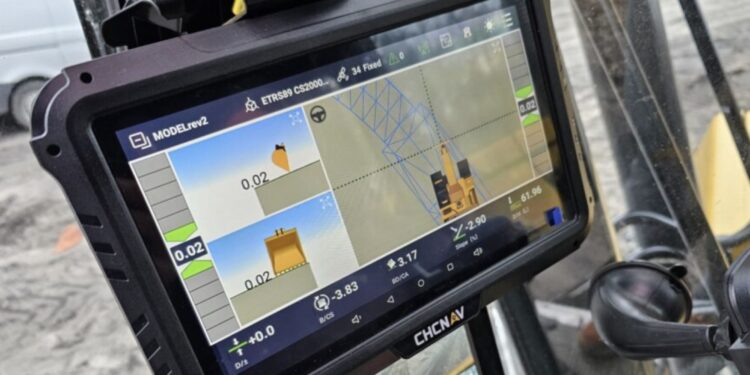

Wyświetlacz operatora to centrum pracy z systemem. Na ekranie można wyświetlać model projektowy, pozycję maszyny, głębokość wykopu, wymagane spadki, odchyłki od projektu oraz komunikaty prowadzące operatora.
Dobry system powinien być łatwy w obsłudze, czytelny i odporny na warunki panujące na budowie. Operator maszyny musi szybko rozumieć komunikaty, bez konieczności przerywania pracy i analizowania skomplikowanych danych.
Oprogramowanie i model projektowy
System sterowania 3D wykorzystuje cyfrowe dane projektowe. Mogą one obejmować powierzchnie, linie, osie, profile, skarpy, krawędzie wykopu lub warstwy konstrukcyjne. Oprogramowanie przetwarza te dane i przekazuje je do systemu w maszynie.
Dzięki temu prace mogą być wykonywane zgodnie z projektem, a kierownik budowy i operator mają większą kontrolę nad postępem robót.
System sterowania 2D a system sterowania 3D
Na rynku dostępne są zarówno systemy sterowania 2D, jak i systemy sterowania 3D. Oba rozwiązania wspierają operatora, ale różnią się zakresem możliwości.
System sterowania 2D sprawdza się przy prostszych pracach, gdzie najważniejsza jest kontrola głębokości, spadku lub wysokości względem ustalonego punktu odniesienia. Może być używany przy wykopach liniowych, rowach, prostych niwelacjach lub powtarzalnych pracach ziemnych.
System sterowania 3D oferuje znacznie szersze możliwości. Pozwala pracować na podstawie cyfrowego modelu projektowego, kontrolować pozycję maszyny w przestrzeni i prowadzić roboty ziemne w trzech wymiarach. Dzięki temu 3D pozwala realizować bardziej złożone zadania, takie jak profilowanie terenu, wykonywanie skarp, budowa dróg, placów, zbiorników czy precyzyjnych wykopów pod infrastrukturę.
W praktyce wybór między sterowaniem 2D a 3D zależy od rodzaju robót, wymaganej dokładności oraz skali projektu.
Zastosowanie systemu 3D do koparki
System do koparki oparty na technologii 3D znajduje zastosowanie na wielu etapach inwestycji. Szczególnie dobrze sprawdza się tam, gdzie liczy się dokładność, tempo pracy i ograniczenie liczby poprawek.
Roboty ziemne
Podstawowym obszarem zastosowania są roboty ziemne. System wspiera operatora podczas wykonywania wykopów, nasypów, skarp, rowów, platform roboczych i powierzchni projektowych. Dzięki sterowaniu operator może utrzymać właściwą głębokość oraz kształt wykopu bez częstych kontroli ręcznych.
Prace związane z kopaniem
Przy pracach związanych z kopaniem system pokazuje operatorowi aktualną głębokość oraz odległość do projektowanej powierzchni. To szczególnie przydatne przy wykopach pod instalacje, fundamenty, kanalizację, odwodnienie, przepusty czy korytowanie.
System pozwala eliminować nadmierne przegłębianie wykopów, co ogranicza zużycie materiałów potrzebnych do późniejszego zasypania lub wyrównania terenu.
Profilowanie terenu
Profilowanie terenu wymaga precyzyjnego zachowania spadków i wysokości. System sterowania 3D pozwala operatorowi wykonywać powierzchnie zgodne z modelem projektowym, bez konieczności ciągłego wyznaczania poziomów przez dodatkowe osoby.
To rozwiązanie jest szczególnie przydatne przy budowie dróg, parkingów, placów manewrowych, nasypów, rowów odwadniających i terenów przemysłowych.
Niwelacja i kontrola poziomów
System może pełnić funkcję wsparcia niwelacyjnego. Operator widzi na ekranie różnice między aktualnym położeniem łyżki lub lemiesza a powierzchnią projektową. Dzięki temu może precyzyjnie poziomować teren i utrzymać wymagane spadki.
W wielu przypadkach prace można wykonywać z kabiny i bez pomocy dodatkowej osoby stale kontrolującej wysokość w terenie.
Prace w trudno dostępnych miejscach
Systemy 3D są przydatne również tam, gdzie teren jest skomplikowany, ograniczony lub trudno dostępny. Operator może pracować na podstawie danych wyświetlanych w kabinie, bez konieczności ustawiania wielu punktów pomocniczych na placu budowy.
To skraca czas przygotowania robót i ogranicza przestoje.
Korzyści ze stosowania systemu sterowania 3D
Wdrożenie systemu sterowania 3D przynosi korzyści zarówno operatorowi, jak i wykonawcy. Najważniejsze z nich dotyczą precyzji, produktywności, kosztów i kontroli jakości.
Większa precyzja pracy
System zwiększa precyzję wykonywanych robót, ponieważ operator pracuje bezpośrednio na danych projektowych. Widzi na bieżąco, ile materiału należy jeszcze zebrać lub dosypać, oraz czy narzędzie robocze znajduje się na właściwym poziomie.
Dokładność centymetrowa, możliwa dzięki GNSS i RTK, pozwala ograniczyć błędy wykonawcze i zwiększyć powtarzalność pracy.
Szybsza realizacja zadań
Dzięki sterowaniu maszyną 3D operator może pracować szybciej i z większą pewnością. Nie musi czekać na ciągłe wytyczanie, sprawdzanie rzędnych lub korekty wykonywane po zakończeniu etapu robót.
W praktyce oznacza to krótszy czas realizacji, mniejszą liczbę poprawek i lepsze wykorzystanie maszyn w miejscu robót.
Mniej przestojów
Przestój maszyny generuje koszty. System 3D pomaga ograniczyć przerwy wynikające z braku danych, oczekiwania na pomiary kontrolne lub konieczności poprawiania błędów. Operator otrzymuje informacje bezpośrednio w kabinie, więc może kontynuować pracę zgodnie z projektem.
Redukcja kosztów
Lepsza kontrola głębokości, spadków i objętości robót pozwala ograniczyć zużycie paliwa, materiałów i czasu pracy. System pomaga eliminować nadmierne wybieranie gruntu, niepotrzebne przeróbki i powtarzanie tych samych czynności.
Dzięki temu inwestycja w rozwiązanie do sterowania maszynami może szybko przełożyć się na realne oszczędności.
Lepsza kontrola jakości
System sterowania maszynami umożliwia bieżące porównywanie wykonanych prac z projektem. Ułatwia to kontrolę jakości, raportowanie postępów i podejmowanie decyzji na budowie.
Kierownik robót może szybciej ocenić, czy prace przebiegają zgodnie z założeniami, a operator ma jasne informacje o tym, co powinien wykonać.
Jak wygląda wdrożenie systemu 3D do koparki?
Wdrożenie systemu 3D do koparki wymaga przygotowania maszyny, danych projektowych oraz operatorów. Choć nowoczesne rozwiązania są coraz bardziej intuicyjne, poprawna konfiguracja ma duże znaczenie dla jakości pracy.
1. Analiza maszyny i rodzaju robót
Na początku należy określić, do jakich prac będzie wykorzystywany system. Innej konfiguracji może wymagać koparka pracująca przy wykopach liniowych, a innej maszyna przeznaczona do profilowania terenu, skarpowania lub robót drogowych.
Warto sprawdzić także dostępność systemu sterowania dla konkretnego typu maszyny oraz możliwość jego bezproblemowej integracji z osprzętem.
2. Montaż komponentów
Kolejnym etapem jest montaż anten, czujników, modułów IMU, komputera i wyświetlacza w kabinie. System powinien być zamontowany w sposób trwały, bezpieczny i odporny na drgania oraz warunki pracy na budowie.
W wielu przypadkach możliwa jest przeróbka istniejącej koparki, czyli doposażenie maszyny w nowy system sterowania bez konieczności zakupu nowego sprzętu.
3. Kalibracja systemu
Po montażu konieczna jest kalibracja. Obejmuje ona między innymi określenie geometrii maszyny, położenia anten, długości ramienia, wysięgnika, łyżki oraz innych elementów roboczych.
Bez prawidłowej kalibracji nawet zaawansowany system nie będzie pokazywał poprawnych danych. Dlatego ten etap powinien być wykonany starannie i sprawdzony w warunkach terenowych.
4. Przygotowanie modelu projektowego
Aby system 3D mógł prowadzić operatora, potrzebny jest cyfrowy model projektowy. Dane powinny być poprawne, aktualne i zgodne z układem współrzędnych używanym na budowie.
Model może zawierać powierzchnie robocze, spadki, osie, głębokości, profile, krawędzie wykopów i inne elementy potrzebne do realizacji zadania.
5. Szkolenie operatora
Nawet łatwy w obsłudze system wymaga przeszkolenia. Operator powinien wiedzieć, jak odczytywać informacje z ekranu, jak przełączać widoki, jak kontrolować głębokość, jak reagować na komunikaty i jak sprawdzać poprawność działania systemu.
Dobre szkolenie zwiększa produktywność i pozwala szybciej wykorzystać pełny potencjał technologii.
Na co zwrócić uwagę przy wyborze systemu 3D?
Wybór systemu 3D do koparki powinien być dopasowany do rodzaju prowadzonych prac, parku maszynowego i oczekiwanej dokładności. Nie zawsze najbardziej rozbudowane rozwiązanie będzie najlepsze. Ważne, aby system był wydajny, stabilny i dopasowany do codziennych zadań.
Przy wyborze warto zwrócić uwagę na:
- dokładność pozycjonowania GNSS i RTK,
- możliwość pracy w trybie 2D i 3D,
- kompatybilność z różnymi typami koparek,
- dostępność systemu dla konkretnej maszyny,
- łatwość obsługi przez operatora,
- czytelność wyświetlacza w kabinie,
- odporność komponentów na warunki budowy,
- możliwość bezproblemowej integracji z oprogramowaniem projektowym,
- wsparcie dla różnych formatów danych,
- szybkość kalibracji,
- dostępność serwisu i aktualizacji,
- możliwość rozbudowy systemu w przyszłości.
Dobrym wyborem jest system kompaktowy, intuicyjny i zintegrowany z procesem pracy na budowie. Ważne jest również, aby rozwiązanie do sterowania nie komplikowało pracy operatora, lecz realnie ją upraszczało.
System 3D a produktywność na budowie
Największą zaletą systemów sterowania maszynami 3D jest wpływ na produktywność. Operator pracuje na podstawie jasnych wskazań, a maszyna wykonuje zadania z większą powtarzalnością. Zmniejsza się liczba pomiarów pomocniczych, poprawek i przestojów.
Dzięki sterowaniu 3D można lepiej planować kolejność robót, kontrolować zakres wykonanych prac i szybciej reagować na zmiany projektowe. W praktyce system znacząco zwiększa efektywność całego procesu, zwłaszcza przy większych inwestycjach ziemnych i infrastrukturalnych.
To szczególnie ważne tam, gdzie pracuje kilka maszyn jednocześnie, a koordynacja robót ma bezpośredni wpływ na termin i koszty realizacji.
Czy system 3D do koparki sprawdzi się w każdej firmie?
System 3D do koparki jest szczególnie opłacalny w firmach, które regularnie wykonują roboty ziemne, wykopy, niwelacje, profilowanie terenu lub prace infrastrukturalne. Największe korzyści pojawiają się tam, gdzie liczy się dokładność, tempo i ograniczenie kosztownych poprawek.
W mniejszych firmach dobrym rozwiązaniem może być rozpoczęcie od systemu sterowania 2D, a następnie przejście na sterowanie 3D wraz ze wzrostem skali zleceń. W większych przedsiębiorstwach systemy 3D mogą stać się standardem pracy, szczególnie przy projektach drogowych, przemysłowych i liniowych.
Przyszłość sterowania maszynami 3D
Rozwiązania do sterowania maszynami rozwijają się w kierunku coraz większej automatyzacji, integracji danych i zdalnego zarządzania placem budowy. Systemy 3D będą coraz częściej współpracować z modelami BIM, chmurą danych, monitoringiem postępu prac i cyfrowymi harmonogramami.
W przyszłości operatorzy będą korzystać z jeszcze bardziej zintegrowanych narzędzi, które nie tylko pokazują położenie maszyny, ale również analizują wydajność, kontrolują zużycie materiałów i pomagają optymalizować cały proces budowlany.
Kierunek rozwoju jest jasny: mniej ręcznego wytyczania, mniej poprawek, więcej danych w czasie rzeczywistym i większa kontrola nad pracą maszyn.
Podsumowanie
System 3D do koparki to nowoczesny system sterowania maszynami, który pozwala wykonywać roboty ziemne szybciej, dokładniej i zgodnie z projektem. Dzięki wykorzystaniu GNSS, RTK, anten, czujników IMU oraz cyfrowych modeli projektowych operator może kontrolować głębokość, spadki, profilowanie terenu i położenie maszyny bezpośrednio z kabiny.
Sterowania maszynami 3D szczególnie dobrze sprawdza się przy wykopach, niwelacji, budowie dróg, robotach infrastrukturalnych i zadaniach wymagających dokładności centymetrowej. System zwiększa precyzję, ogranicza przestoje, pomaga eliminować błędy i znacząco zwiększa efektywność pracy.
Dobrze dobrany i poprawnie skalibrowany system 3D dla koparek to inwestycja, która może poprawić produktywność, jakość wykonania i rentowność robót ziemnych.
